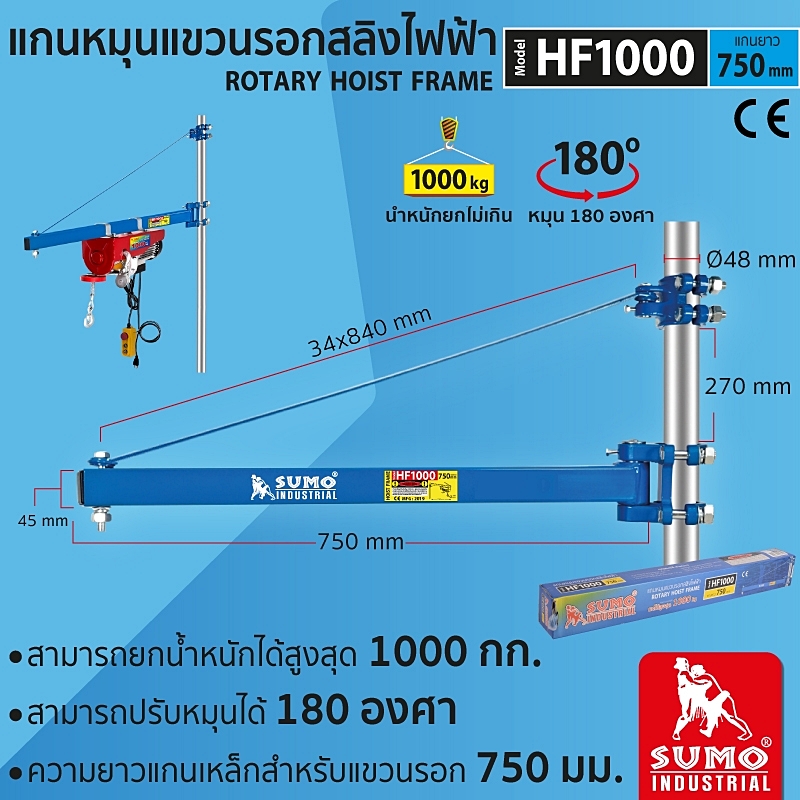

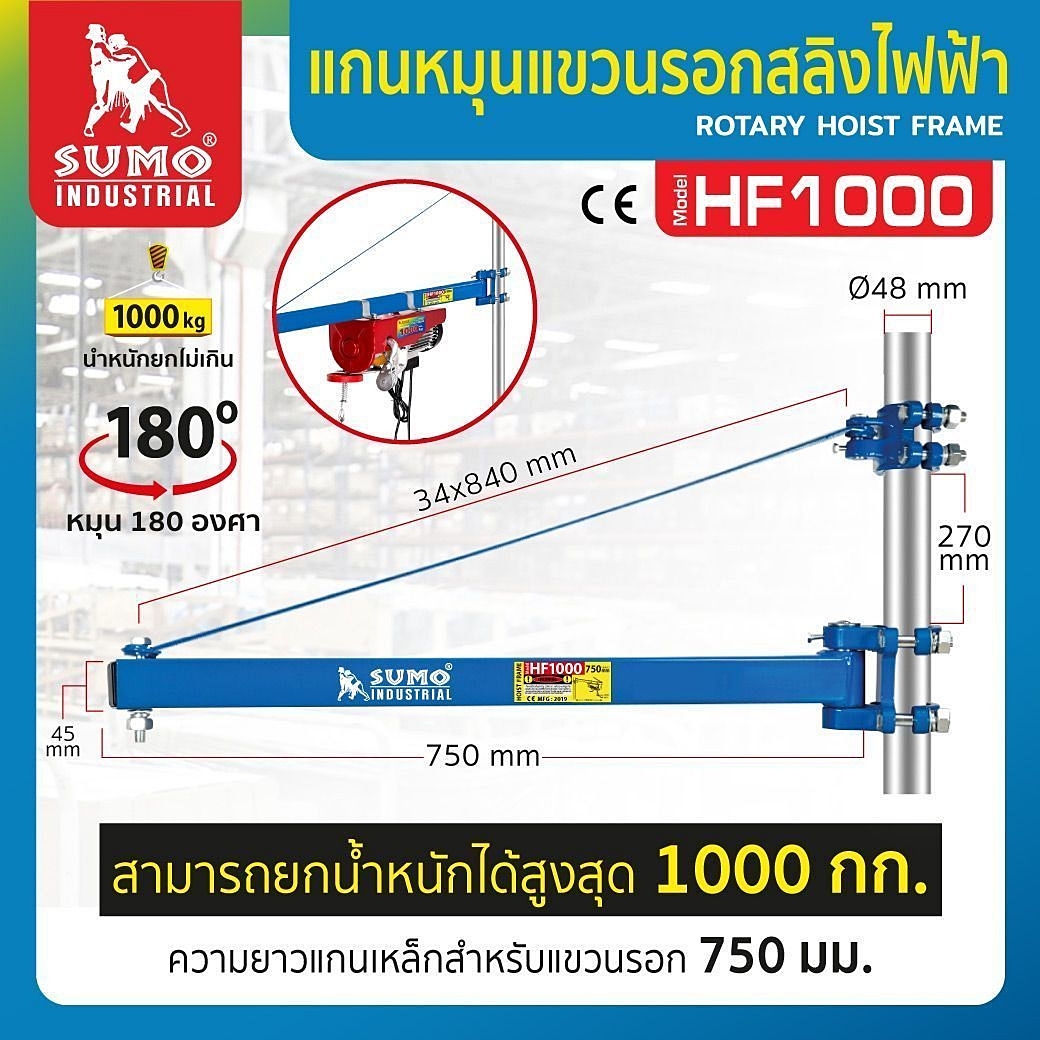

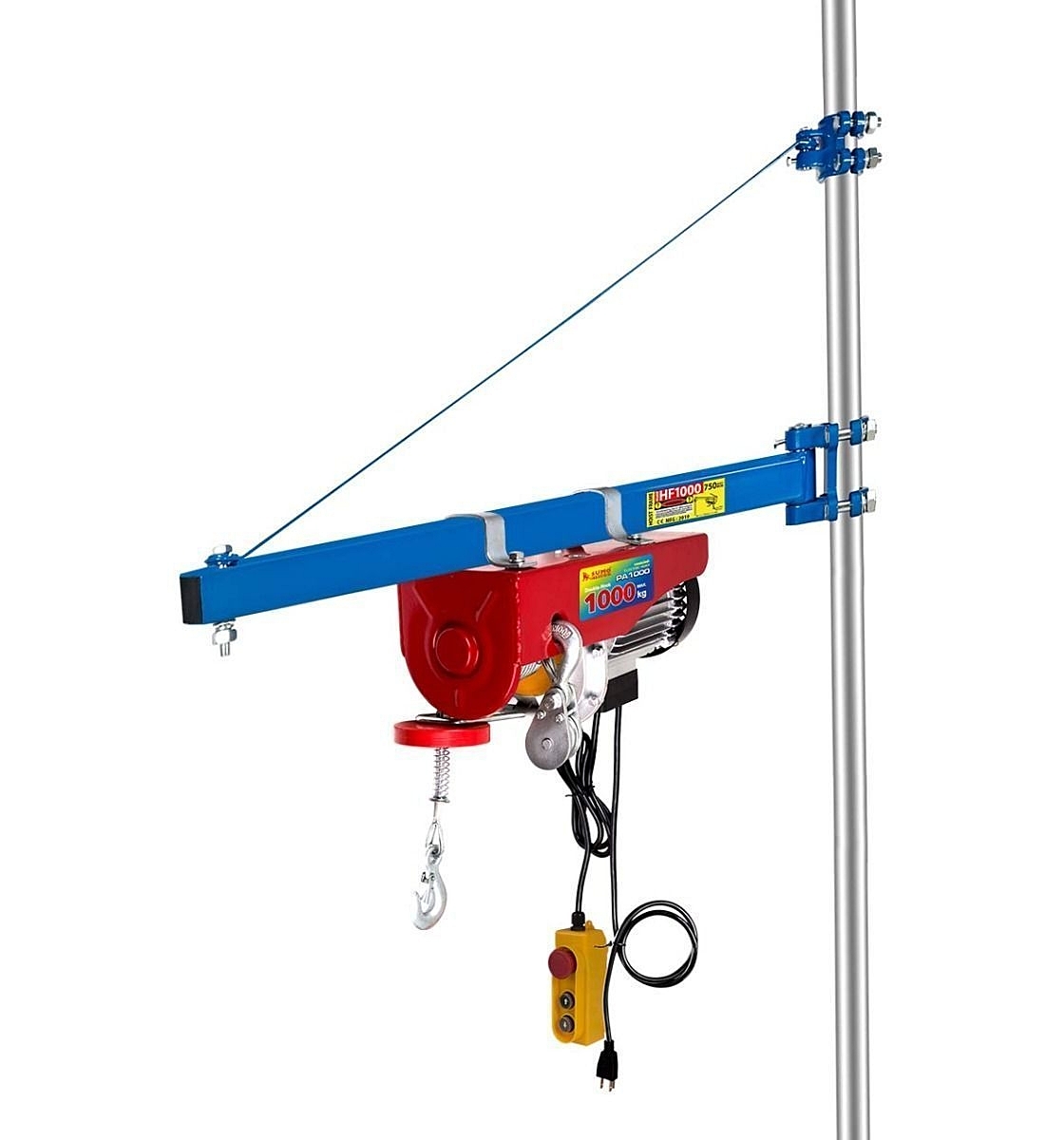

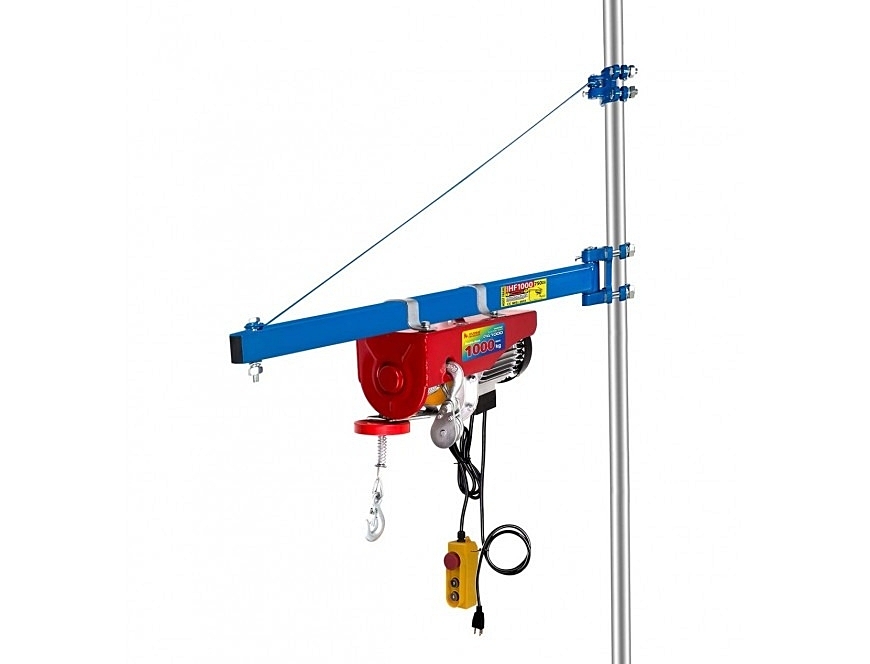

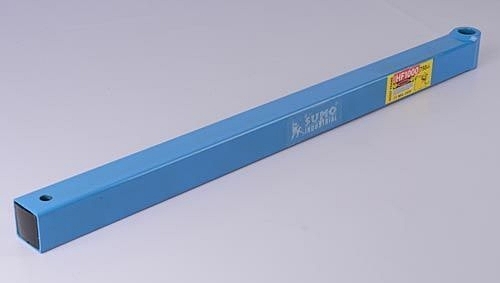

คานสำหรับยึดรอกสลิงไฟฟ้า พร้อมแกนหมุนแขวนรอกสลิงไฟฟ้า รุ่น HF1000 SUMO

Rotary Hoist Frame Mod.HF1000 SUMO

การใช้งาน : Applications

• แกนเหล็กหมุนแขวนรอก หรือ แกนเหล็กแขวนรอก เหมาะสำหรับขนถ่ายสินค้าผ่านรอกสลิงไฟฟ้าขนาดเล็ก จากภายนอกอาคารเข้าสู่ภายในอาคาร ได้อย่างสะดวกและรวดเร็ว

• ความยาวแกนเหล็กสำหรับแขวนรอกยาว 750 มม.

• แกนเหล็กหมุนแขวนรอกสามารถรับน้ำหนักได้สูงสุดถึง 1000 Kg

• สามารถปรับหมุนแกนหมุนแขวนรอกสลิงไฟฟ้าได้ 180อาศา

• Suitable for loading goods via mini electric wire hoist from outside to inside of the building, easily and quickly.

• The length of frame is 750mm.

• Support loading maximum 1000kg.

• with swivel range 180 degree.

การติดตั้ง : Installation

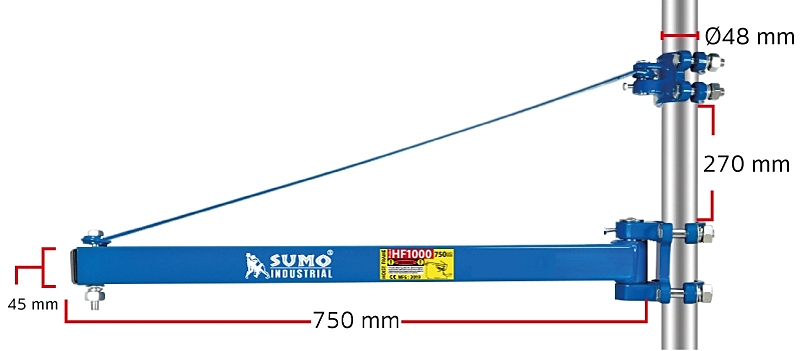

• ติดตั้งแกนเหล็กแขวนรอกกับเสาเหล็กกลมขนาดเส้นผ่านศูนย์กลาง48มม.ความหนา4 มม.

• ติดตั้งโครงยึดแกนเหล็กกับเสาเหล็กกลมให้ได้ความสูง 270 มม.

• ใช้สกรูยึดระหว่างแกนเหล็กกับโครงยึด

• ติดตั้งรอกกับแกนเหล็กแขวนให้แน่น ตรวจสอบให้มันใจว่าไม่มีการเลื่อนใดๆ

• Installed the supportingtube to the cylinder pipe which diameter is Ø48mm andthickness is 4mm.

• Installed the frame connection strap to thecylinder pipe at 270 mm. height.

• Use screw set connect with the supporting tubeand the frame connection strap.

• Connected electric wire hoist to Hoist Frame tightly, makesure do not have any slide.

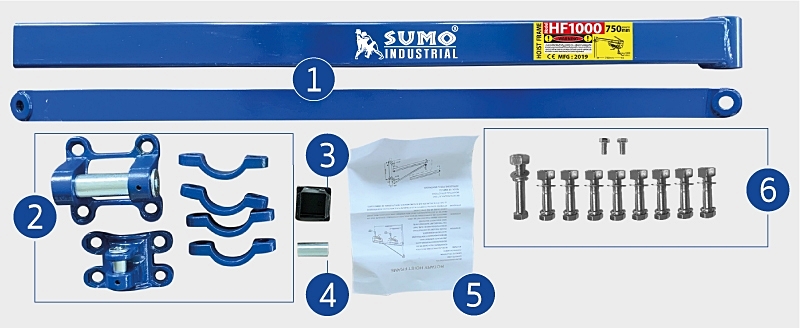

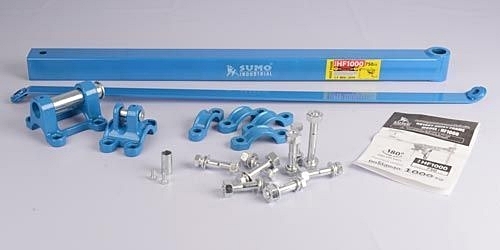

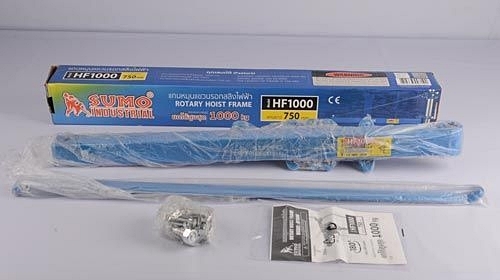

1. โครงยึดและแกนเหล็กแขวนรอก

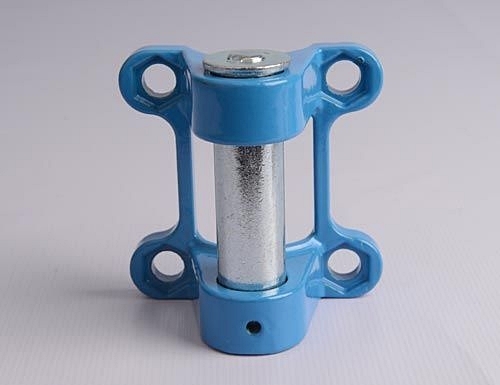

2. ชุดขายึด

3. จุกปิดแกนหมุน

4. ท่อเพิ่มความแข็งแรงของสกรู

5. คู่มือ

6. ชุดสกรู

รายละเอียดสินค้า (Specifications)

• รุ่นของสินค้า (Product model) HF1000

• เส้นผ่านศูนย์กลาง (Diameter) Ø48 mm.

• ความหนา (Thickness) 4 mm.

• ความสูง (Height) 270 mm.

คำเตือน : Warning

• ห้ามเคลื่อนย้ายสินค้าที่มีน้ำหนักเกินที่กำหนดไว้

• Do not overload the machine, in any case!

ข้อแนะนำ : Suggestion

• โปรดตรวจสอบอุปกรณ์และการเชื่อมต่อทั้งหมดก่อนการใช้งาน

• Please check all the components and connect before using.
